こんにちは。


今回は、この車両、ショベルFLHの、
オープンプライマリーへの改造と、
ジョッキーシフトレバー&スーサイドクラッチの製作を行います。

まず分解。
ついでにミッションプレートもベルトやチェーン調整が簡単なサンダンス製に変更します。
なので、ミッションも、いちど取り外します。


ミッションプレートを付けて、ミッション装着。
チラッと見えるロゴがさりげなく主張してますね。

で、これっ!

・・・チェーン。


オープンプライマリーだと、ベルトにするのが一般的ですが、今回はチェーンです。

かの有名な、男塾塾長 江田島平八
も認めるかどうかは、分かりませんが
漢(おとこ)らしい仕様となっております。

チェーンは、チェーンオイラーからのオイルをストップするので、ノーマルのノンシールチェーンから、シールチェーンに交換します。

のびたラーメンは食べられても、のびたチェーンは頂けませんから(;´д`)

クラッチハブは元の物を使います。
クラッチシェルに付いているセルモーター用のリングギヤは、回転時危ないので取っちゃいます。
・・・オープンプライマリーでチェーンと言う仕様も、じゅうぶん危険ですけど・・・。

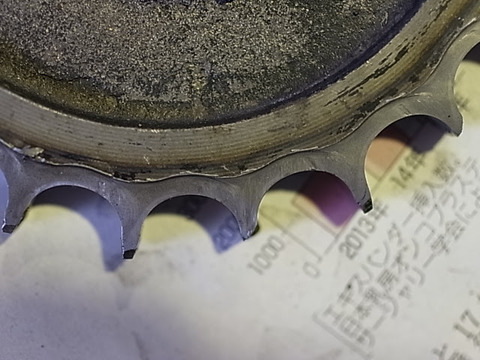

ドライブスプロケット。

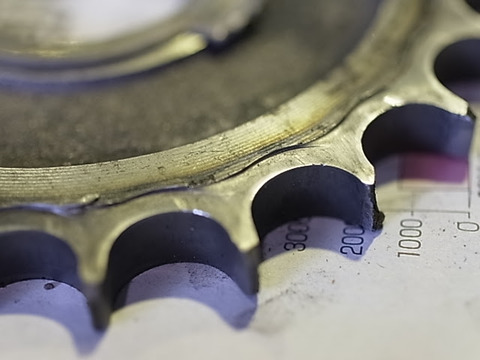

著しく摩耗して、山も欠けてます。

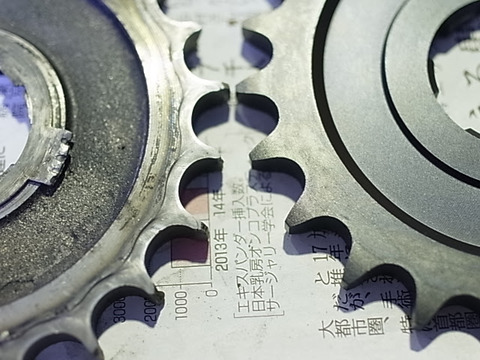

右が新品。





で、部品の点検もしつつ工作していきます。
ショベルをフットクラッチにするとき、ロッドを介してクラッチの断続するのが一般的ですが
今回は元のワイヤーと、シフトリンケージを加工して使います。


切って、
R0017106

曲げて、


先程切り落としたシャフトも、加工して使います。
エコですな〜。

出来たのがこれ。

で、お次はワイヤー。
まず切る。

で、いつの間にか完成。

付けるとこんな感じ。

シフトペダルのストッパーを付けます。
みなさん・・・付いてますか〜ストッパ〜。
レリーズベアリング痛めますよ〜。

施工箇所、どれだかわかりますか?
一応、ペダルが踏まれた時と、戻った時それぞれ調整出来る仕様です。
分かりづらいですネ。
ネジは、後程交換します。
R0017350
R0017351

ボードが使えるようにステーを、製作取付け、


お次は、シフトレバーをつくります。
材料はアルミ。

ここらへんかな〜
なとど、考えつつ ・・・
