こんばんは。





意外と知らない?ことです。

こんな黄色い看板を見たことありますか?

車屋さん、バイク屋さん、その他整備事業行に掲げてあります。

自動車の分解整備を行う場合、各地方の運輸局長の認証を受けなければなりません。

これは、当事業場の入り口に貼ってあるものです。

整備事業の免許証みたいなものです。



おやっ?と思った方も多いのではないでしょうか?





あるお客様に聞かれて今回この記事を書きました。

弊社は主にアメリカのオートバイ”ハーレーダビッドソン”を扱っています。

世の中では大型二輪として認識されています。





でも看板の表示は小型二輪です。

          。

          。

          。

ハーレー扱って”大丈夫なの?”

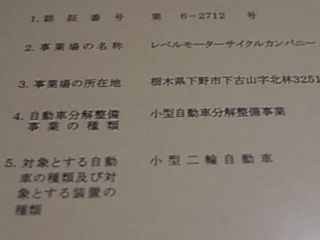

これ、室内に掛けてある認証書です。

写真が横向き、中身がずれて、ななめなのは、気にしないでください。

この中にも”小型”の文字があります。???

。。。。。やっぱり









でも大丈夫。

次の通りです。

道路運送車両法では小型自動車と同様の扱いをしている。

道路交通法の定義における、排気量250ccを超える普通自動二輪車と、全ての大型自動二輪車が含まれる。

。。。。。よくわかりませんね???







あっ!車検証の一番上の欄、真ん中より少し右側の”自動車の種別”を見て下さい。

”小型”と書いてありますね!



そーです!ハーレーは大型なのに小型なんです。













さて、長くなりましたが。。。

リヤパイプを作っていきます。















フロントパイプと集合する所を形成します。



上から見た画像です。

奥に見える銀色の物体が、フロントからくるエキパイです。

リヤパイプは、そのパイプより外側に張り出さないように、なるべく内側によせたいので、

通り道にある、スタットボルトをカットします。







カット後です。

ルートが見えました。







ミッションケースをなめるようにパイプを通す為、緩いアールの形状にし、更に逃げを作るために

リヤパイプの内側を切りとります。







板を切り出し、パイプに溶接します。







フランジは変形しないよう厚めの鋼材で作ります。

位置を決め溶接します。



パイプをつなぐとこんな感じ。

絶妙なクリアランスです。







サイレンサー編につづきます。
